ゴールデン・ウィークのお仕事 (6) ― 2018年05月01日 23時59分
今日は5月1日....と言う事ですから労働者の日、すなわち....
メーデー....
....なのであります。英文の綴りを考えたら、メイ・デー....ですかね?
昔は労働団体が集まってみては主導権争いで分裂し、バラバラにアッチコッチで気勢を上げる日....だったような気がしますが、今はどうなのでしょう?。
資本家に搾取される労働者たちよ、ソレでいいのか!!....
....な～んてのが演説の常套句だったのでしょうが....
今や労働者も自宅に帰ると、立派な泡沫?資本家....な時代。
泡沫....と言っても数が集まるとチカラになりますから、もはや日本と言う国には純粋な労働者....というものが存在しなくなりつつあるような気がします。
既に上場を廃止する大手の会社もチラホラしてますが、もはや....
一部上場こそが経営者にとっての最大のリスク....
....という時代まで、あと僅かなのかも知れませんネ。
さて、拙宅の5月1日は....
メーデー....
....なのであります。英文の綴りを考えたら、メイ・デー....ですかね?
昔は労働団体が集まってみては主導権争いで分裂し、バラバラにアッチコッチで気勢を上げる日....だったような気がしますが、今はどうなのでしょう?。
資本家に搾取される労働者たちよ、ソレでいいのか!!....
....な～んてのが演説の常套句だったのでしょうが....
今や労働者も自宅に帰ると、立派な泡沫?資本家....な時代。
泡沫....と言っても数が集まるとチカラになりますから、もはや日本と言う国には純粋な労働者....というものが存在しなくなりつつあるような気がします。
既に上場を廃止する大手の会社もチラホラしてますが、もはや....
一部上場こそが経営者にとっての最大のリスク....
....という時代まで、あと僅かなのかも知れませんネ。
さて、拙宅の5月1日は....
先月末に島根ビュローから届いた雑魚の整理....
....で、朝から目が疲れてしまいました。
記載データは、もっと大きなフォントで印字してくれよぉ～....
....な～んて呟きたくなる印象をもつQSLカードが少なくありませんでしたが、そもそもヨソに送るブツに、そんな配慮を期待するのが無理なのかも知れません。w
そんな雑魚の整理をした後は....
....で、朝から目が疲れてしまいました。
記載データは、もっと大きなフォントで印字してくれよぉ～....
....な～んて呟きたくなる印象をもつQSLカードが少なくありませんでしたが、そもそもヨソに送るブツに、そんな配慮を期待するのが無理なのかも知れません。w
そんな雑魚の整理をした後は....
庭の雑木の整理であります。
このシラカシ....という木は街路樹としてヨク植えられている種類なのですが....
もう少し、遠慮して茂ってくれよぉ～....
....と思うぐらい、悪環境の元でも元気に成長する木なのでありまして、この時期に剪定をしておかないと、梅雨が明けた頃には大変なことになってしまうのです。
雑魚と雑木の整理が一段落したあとは、やっと本日の素人無線タイム....となりましたが....
そろそろ6M-Bandの季節なハズなのに....
明け方には160M-Bandでイタリアが聞こえている一方、昼下がりには6M-Bandで近場のEスポが爆発してる....という、季節感を無くしてしまうようなごっちゃ混ぜのコンディションな日々であり....
FT-8モード、さまさま....な時代を実感する羽目になってしまいました。
こうなると、移動運用のために準備していた無線機やらパソコンやらは、160Mや6M-Bandをワッチするのに駆り出されてしまい....
移動運用....という名の温泉めぐりは、暫くは延期 !!
....になりつつあるのが現状であります。
今日は、労働者のメーデーでありましたが、これでは別な意味での....
メーデー・メーデー !!
....すなわち、出不精から老け込んじゃう緊急事態なのであります。
残り短い人生を狭い部屋の中で過ごすのはもったいないので無線はホドホドにしておいて、温泉巡り....に芸術鑑賞....と有意義な時間を充実させなければなりませんよネ。w
ゴールデン・ウィークのお仕事 (7) ― 2018年05月02日 23時59分
ゴールデン・ウィークも、今日は生憎の雨模様....
拙宅の庭木剪定などをするには無理な一日のようですので、こういう日は....
内職をするに限ります。
てなことで4月分のSASEを作ってみましたが、今はOQRSなどがありますので....
タッタの30件....
....でありました。
それらのSASEを作った後は....
Eスポのシーズンが到来した6M-Bandを覗いてみました。
タッタの30件....
....でありました。
それらのSASEを作った後は....
Eスポのシーズンが到来した6M-Bandを覗いてみました。

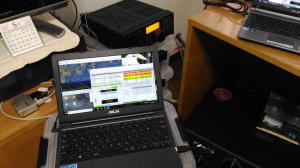

持ち出し用のハズだった設備が....
端っこバンドのワッチ専用機となっています。
さて、暫くワッチしていると、何だか妙な信号が見えてきました。
それは、緑色の輪で囲んだA局、水色の輪で囲んだB局の....
基本波と、2ndや3rdの高調波....
....なのであります。Hi
緑色のA局においては、送信シーケンス中に送信周波数を変えたので....
誰のお漏らしか、一目瞭然!!....です。w
高調波の方がレベルが低いのに、ウォーターフォール上で見ると広く帯域が広がっているのがヨク解りますネ。
このA局もB局も、アマチュア歴は長そうですが、長くやっていたダケで、あまり学習をしてきていないようであります。w
こういう恥ずかしい電波を出さないようにするためには....
別の無線機(受信機)とパソコンで、自局の電波をモニターすればヨイのです。
たとえば、拙宅の信号は....
モニターすると、このように表示されるので....
大丈夫....!!
....である事が簡単に確認できますネ。
大丈夫....!!
....である事が簡単に確認できますネ。
講習会で電話級を買って、トランシーバーでアマチュア無線を安易にスタートした方々は....
自局の信号をモニターする....という発想・習慣が無い....
....ので、いくつになっても進歩が無いのかも知れません。
ゴールデン・ウィークのお仕事 (8) ― 2018年05月03日 23時59分

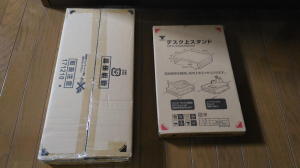

先日、黒猫が運んできた荷物。
そのまま保管....いや、放置しておりましたが....
そのまま保管....いや、放置しておりましたが....
ゴールデン・ウィークの時間を使って、実用に供することにしました。
まずは、開梱....
そして、組立て....
....です。
サクッと完成した、何やら安っぽい小物家具のようなもの。
右側の、デスク上スタンドは....
パソコンのサブ・ディスプレイの台として使い、周辺機器を綺麗に配置できるようにします。
そして左側の、机上ラックは....
安定化電源を2系統とするため増設する台として設置し、電源廻りの整理整頓....のために用います。

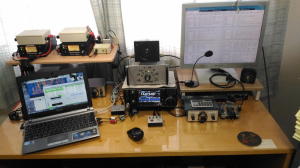

これらを投入した、サブデスクは....
多少は立体的な配置....になりましたので....
デスクトップの奥側に置いた機器の認識性ならびに操作性が改善した....
....ような気がします。
昨日以前にも書きましたが....
FT-8モード....は、ハイバンドとローハンドのシーズンをクロスさせた....
....ような革命的な出来事ですので、これからは従来の2バンド同時運用態勢から....
3バンド以上の同時運用態勢....
....を作らなければならなくなりました。
とりあえず、受信態勢は完成しましたので、もう1台500W程度のリニアを追加したいと考えているところです。
てなことで、設備が整うと次の仕事....
初夏の庭木の手入れ....の完結編です。
拙宅の庭にある落葉樹のひとつである、ヤマボウシ。
ヨク見ないと見落としてしまうような....
ヤマボウシの花が咲いております。
最近の世の中、官僚やら芸能人のセクハラだとか....も話題になっているようです。
しかし、被害者ヅラをしている方々が....
このヤマボウシやドウダンツツジの花のように、ささやかに、そして可憐に咲いていれば....
余計なトラブルを発生させる事は無かったでしょうから....
悪い女に捕まった、哀れなオジサン達....
....も可哀想なもの....なのかも知れません。そもそも....
客観的な判断基準の乏しい社会ルール....
....に無理があるのです。
その結果、セクであろうがパワであろうが何をしていようが....
上手く身を処しいるから刺される事の無い巨悪達....が大手を振って跋扈しているのが、今の世の中。
腐ったような時代の流れを変える事はできない以上、今は....
ま、どっちもどっち....
....という事なのでしょう。w
しかし、そんな事にかまっていると、作業が進みませんから....
脚立に登り、高枝切鋏でチマチマ....とヤマモモの剪定を進め、日が傾いた頃に....
やっと剪定は完了しました。
この数日間に剪定した、プリペット・シラカシ・ヤマモモは、団子ならぬ....
伸び放題の三兄弟....
....ですから、このタイミングを逸すると、庭がジャングル化してしまうワケなのでありますね。w
ま、庭木も女性も、取り柄が自己主張ダケ....なモノ達を選ぶと....
後が大変....
....なのは、共通している点なのかも知れませんネ。w ww
ゴールデン・ウィークのお仕事 (9) ― 2018年05月04日 23時59分
6M-BandのFT-8を受信していますと....
新しいモードのシーズンが始まったばかりなのか、アリャリャ....と思う信号もすくなくありません。
新しいモードのシーズンが始まったばかりなのか、アリャリャ....と思う信号もすくなくありません。
これは珍しい....
2nd、3rdに加え、4つめ....の高調波....
....まで、ばら撒いている方もいらっしゃいました。
これ、パソコンからのオーディオ信号で変調を掛けているのであれば、マイク端子では無くライン入力端子を使うべきでしょう。
そしてトランシーバの出力設定は100%にした状態で、パソコンの出力を0から徐々に上げて行って出力が飽和した時点....では、まだALCメーターが振れていないハズ。
そこが、トランシーバの最大入力許容レベルなんですよね。
パソコンの出力自体で歪みや高調波が発生していなければ、この程度の使い方で問題は発生しないと思いますよ。
ところで、WSJT-Xなどのウォーター・フォールの表示で....
帯域が広がっているように見える信号は、本当に汚い信号なのでしょうか?
そこで検証です。
送信側の負荷はダミーロード。
そして....
受信側の入力は50オームで処理。
こんな状態で、送信信号のモニター・テストをしてみますと....
まぁ、こんな波形が見えますが....
WSJT-Xの、ウォーター・フォールGainを触ってみると....
ずいぶん変わりますネ。
そして....
おぉ、こうだったんですね、自局の本当の占有周波数帯域は。
これらの表示は、AF入力のレベルを表示している部分もあるワケですから....
Gainを絞っても帯域が狭まらない場合は要注意なのかも知れません。
ゴールデン・ウィークのお仕事 (10) ― 2018年05月06日 23時59分
趣味として楽しむはずのイロイロな事も、妙に凝りだすと....
義務感満点の、お仕事こなし....
....になってしまい、何をしていることやら解らなくなりますよネ。w
さて、いよいよ、そんなゴールデン・ウィーク? も最終日ですが....
WSJT-X などの Water fall 表示。
少し疑問に思っていた事が解決したので、そのダメ押しの検証....をしてみました。
義務感満点の、お仕事こなし....
....になってしまい、何をしていることやら解らなくなりますよネ。w
さて、いよいよ、そんなゴールデン・ウィーク? も最終日ですが....
WSJT-X などの Water fall 表示。
少し疑問に思っていた事が解決したので、そのダメ押しの検証....をしてみました。
今回は、高周波に変換せず、音声帯域のAF信号のままでの検証です。
WSJT-X の Water fall 表示が、AF入力レベルの変化でどう変わるか....
....を確認してみました。
WSJT-X の Water fall 表示が、AF入力レベルの変化でどう変わるか....
....を確認してみました。
これはトランシーバを複数所持していなくとも、再現する事が可能です。

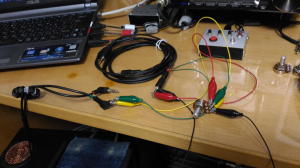

まず、WSJT-X がインストールされたパソコンを2台用意し、それぞれのオーディオ出力と入力を接続します。
そして、どちらのパソコンの出力・入力レベル設定値を変えずに、互いにやりとりするAF信号のレベルを可変させるために、50kΩ程度のVRを挿入しました。
このVRを調整してレベルを可変すると、Windows OS やアプリのレベル設定値を変化させた時の要因を除外することができますね。
では、受信側の入力レベルメーターに表示される値を、0dBから10dBずつ上げて行くと....
こんな感じになりました。
入力レベルメーターの値が 20dB を越えたあたりで飽和しているようです。
ちなみに、入力レベルメーターの値と、受信結果のdB表示との関係は....
0dB・11dB、10dB・14dB、20dB・16dB、30db・17dB、40dB以上・19dB....
....となりました。
実際に、FT-8 モードの信号を受信していると、強力な局は受信結果のdB表示が14dBとかはザラですネ。
ノイズフロアをレベルメーターで30dBとすると、信号の最大値は50dBでしょうか。
もちろん受信機で受信した信号は AGC が掛かっていたりするので、条件は違いますが、なんとなく傾向はわかります。
で、この状態で、Water fall gain を絞ると....
入力レベルメーターの値が 20dB を越えたあたりで飽和しているようです。
ちなみに、入力レベルメーターの値と、受信結果のdB表示との関係は....
0dB・11dB、10dB・14dB、20dB・16dB、30db・17dB、40dB以上・19dB....
....となりました。
実際に、FT-8 モードの信号を受信していると、強力な局は受信結果のdB表示が14dBとかはザラですネ。
ノイズフロアをレベルメーターで30dBとすると、信号の最大値は50dBでしょうか。
もちろん受信機で受信した信号は AGC が掛かっていたりするので、条件は違いますが、なんとなく傾向はわかります。
で、この状態で、Water fall gain を絞ると....
帯域が広がっていない事も解ります。
すなわち、インスト―ルしたまま初期値の WSJT-X の Water fall を見ただけで....
帯域が広がった汚い信号だの何だの....とは言い切れない....
....と言う事ですね。
アイコムなどのトランシーバに装備されたスペアナ機能の表示とは傾向が違い....
この Water fall 表示は、単に入力レベルを示しているダケ....
....という前提条件で向き合い始めた方が恥をかかないで済むかも知れません。
なにしろ、注入信号の帯域幅にかかわらず....
入力レベルメーターで20dBを越えたら幅広に表示される....
....という仕組みなんですからね。ハイ。
とは言え、この Water fall 上で....
高レベルの高調波が、2nd、3rd....と、多数確認されたり....
Water fall gain を絞っても、まだ帯域の広い信号であったりすると....
バカにされても仕方が無いオツムのオペレーターによる運用....
....なのでありましょう。
ま、いずれはSDRトランシーバの内部で検波されるような時代になるでしょうが、他人の事を素人でもとやかく言えるのは、その時代が来てからなのかも知れません。
パーソナル無線じゃあありませんが、資格や局の免許出力なんてのも同時に送出されるような時代かも知れませんが....ネ。
